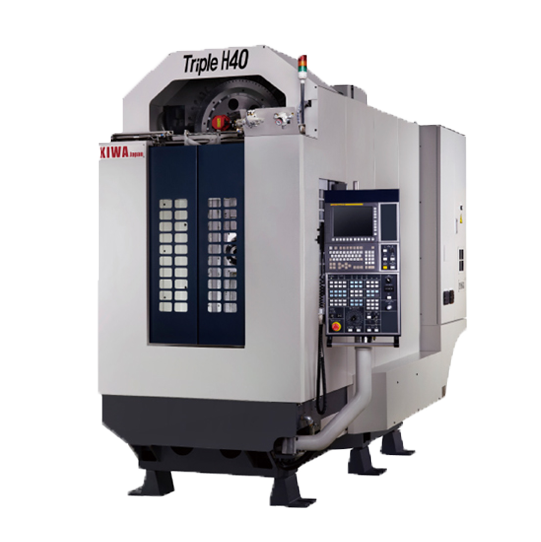

01. | 机床采用三轴动柱式结构，为各种复杂的夹具系统提供足够的空间。 |
02. | 通过固定工作台面支持各种应用，可以满足客户各种需求。 |
03. | 加工区域和运动区域完全分离，保证切屑不会对加工造成影响。 |
04. | 机器宽度仅为1,400毫米，节省空间使单位面积产出更大化。 |
| 项目 | Triple H40 | ||
| 工作范围 | 行程（X/Y/Z) | 510/510/400 mm | |
| 主轴中心至工作台表面距离 | 310-820 mm | ||
| 主轴轴端至工作台中心距离 | 70-470 mm | ||
| 地面至工作台面距离 | 805 mm | ||
| 主轴 | 主轴锥度 | 7/24 Taper No. 40 | |
| 主轴最高转速 | 8,000min-1(OP.12,000min-1) | ||
| 主轴功率 | 22/15KW(OP.30/20KW) | ||
| 工作台 | 工作台尺寸 | 820 x 450 mm | |
| 台面承重 | 1,000kg | ||
| 台面形状 | 3个18mm的T型槽 | ||
| 最大工件尺寸 | 见机床尺寸图 | ||
| 刀库 | 换刀形式 | 固定刀套 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 20T(OP.40/60/80T) | ||
| 最大刀具直径（相邻满/空） | φ90mm/φ180mm | ||
| 最大刀具长度 | 300mm | ||
| 最大刀具重量 | 8kg | ||
| 换刀时间 T-T/C-C | 相邻：4.4/180 刀具：5.5 | ||
| 移动速度 | 快移速度(X/Y/Z轴) | 60,000mm/min | |
| 进给速度(X/Y/Z轴) | 30,000mm/min | ||
| 加速度(X/Y/Z轴) | 0.4/1.3/0.5 G | ||
| 尺寸 | 占地面积（不含排屑器） | 1,400 x 3,150 mm | |
| 机床重量 | 5,700kg | ||
| 控制系统 | FANUC 0i-MF Plus | ||
